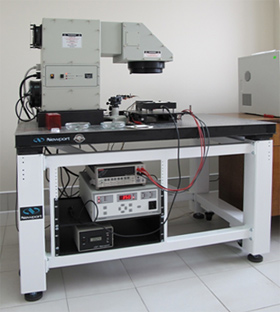

Установка для исследования характеристик солнечных элементов Oriel I-V
Виды анализа:
- Измерение фотовольтаического эффекта и спектральной фоточуствительности фотопреобразователей солнечной энергии на основе:
- нерганических наноструктурированных,
- неорганических нанокомпозитных,
- органических нанокомпозитных (в том числе полимерных) материалов.
Для имитаторов класса А, значения мощности могут варьироваться от 0,75 до 1,25 от «идеальных». Международные стандарты регулирующие требования к имитаторам солнца:
- IEC 904–9 (1995) Photovoltaic Devices — Part 9: Solar Simulator Performance Requirements;
- JIS C 8912–1998, Solar Simulators for Crystalline Solar Cells and Modules;
- ASTM E 927–05 (2005) Specification for Solar Simulation for Terrestrial PV Testing.

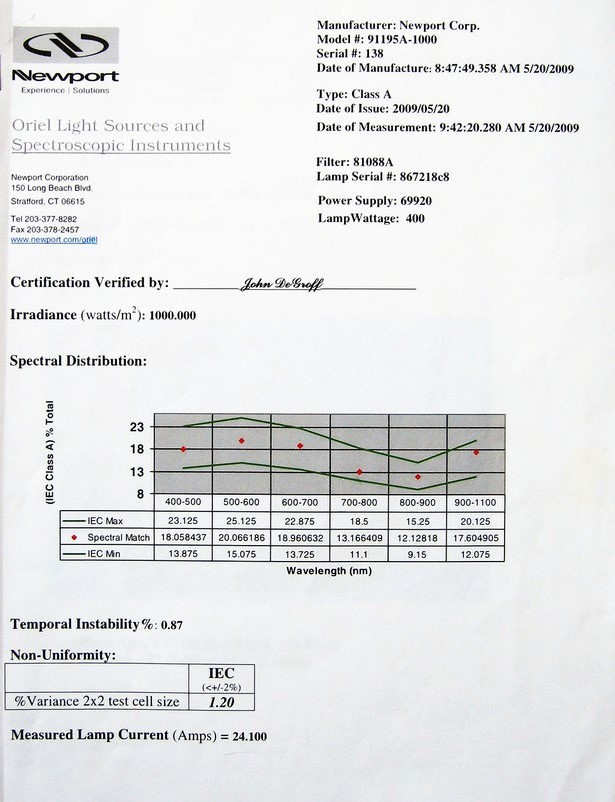

В качестве источника излучения в имитаторе солнца класса А — Oriel 91195A использована ксеноновая лампа мощностью 450 Ватт. Измерение мощности имитатора солнца производится с помощью образцового солнечного элемента SRC-1000-TC-QZ с известными характеристиками.
Технические характеристики:
Измерение фотовольтаических характеристик солнечных элементов осуществляется с помощью мультиметра KEITHLEY 2440 SourceMeter, который одновременно является и источником питания. В приборе предусмотрена возможность ипользования его как в качестве источника тока, так и в качестве источника напряжения.
Технические характеристики KEITHLEY 2440 SourceMeter:
- Диапазон источника напряжения: 5 мкВ — 42 В
- Диапазон измерения напряженя: 1 мкВ — 42 В
- Диапазон источника тока: 500 пкА — 5,25 А
- Диапазон измерения тока: 100 пкА — 5,25 А
- Диапазон измерения сопротивления: 10 мкОм — 21 Мом
В мультиметре предусмотрена возможность измерений как в ручном так и в автоматическом режиме. Предусмотрена возможность управления прибором с компьютера используя имеющиеся интерфейсные шины IEEE 488.2 или RS-232. Использование платы сопряжения IEEE 488.2 с компьютерной USB шиной позволяет автоматизировать процесс измерния и расчета основных характеристик испытываемых солнечных элементов.
